Система сбора и обработки данных
Программный комплекс «Глубина»

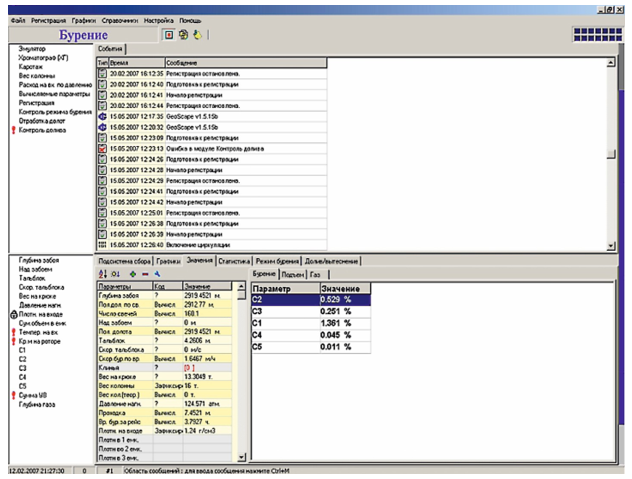

В станциях ГТИ «Разрез-5В» применяется программный комплекс «Глубина» полностью адаптированный к работе под отечественной операционной системой Astra Linux и ОС Windows XP, 7, 8, 10, 11. Комплекс предназначен для сбора, обработки, сохранения и визуализации данных на станции ГТИ, а также для вывода информации на экраны удаленных рабочих мест (бурового мастера и т.д.).
Стоимость
Стоимость программы от 250 000 рублей, в зависимости от конфигурации и потребностей Заказчика.
По вопросам стоимости можно обращаться по телефонам +7 (4822) 58-83-87, +7(904)011-05-38, электронной почте techno@gelstver.ru.
Документация
Описание
Задачи системы автоматизации сбора и обработки геолого-технологической информации:
- настройка системы на соответствующие каналы измерения и типы датчиков;
- калибровка измерительных каналов и датчиков;
- контроль работоспособности и ресурсов системы;
- настройка частоты опроса датчиков и частоты регистрации;
- настройка системы для распознавания текущих операций и аварийной сигнализации;
- ручной ввод и хранение информации по скважине и ее конструкции, инструменту, применяемым долотам;
- опрос датчиков, формирование массивов данных с привязкой ко времени, расчёт производных параметров;
- регистрация усредненных или мгновенных значений данных по времени, по глубине и по глубине "с отставанием" по газу;
- представление на экране текущей информации в графическом и табличном виде по времени;
- звуковое оповещение о выходе значений параметров за установленные границы;
- ведение журнала работы системы и действий оператора;
- передача данных для отображения на пульт бурильщика;
- конвертирование данных по глубине и по глубине "с отставанием" в LAS-формат;
- решение прикладных задач в реальном времени.
В качестве источников информации служат датчики технологических параметров, газоаналитическая аппаратура, забойная телеметрическая система, а также другие источники информации. Система осуществляет автоматическое распознавание текущих технологических операций "Бурение", "Промывка", "Спуск", "Подъём", "Наращивание" и т.д., а также представляет эти операции на экране, даёт их звуковое сопровождение и записывает их коды в текущий временной файл.
В качестве прикладных задач в системе реализованы следующие:-
- оптимизация нагрузки на долото;
- контроль состояния опор и вооружения долота;
- формирование рекомендаций на подъём;
- контроль процесса долива/вытеснения при спуско-подъёмных операциях;
- расчет места прихвата инструмента.
Программа визуализации данных GeoSight (для удаленного доступа - соответствующая программа GeoSight Lt) предназначена для отображения регистрируемой информации и является составной частью cистемы автоматизации сбора и обработки геолого-технологической информации (GeoScape). Программа может работать на том же компьютере, где установлен комплекс системы автоматизации сбора и обработки геолого-технологической информации (GeoScape), или на другом (клиентском) компьютере. В этом случае просмотр информации в режиме наблюдения на удаленном компьютере осуществляется по локальной сети (протокол TCP/IP).
Информация представляется в графическом и цифровом табличном виде. При этом пользователю предоставляются широкие возможности по формированию рабочих экранов. Графическое представление данных обеспечивает:
- два режима просмотра: "Наблюдение" и "Ретро";
- вывод данных по времени, глубине и глубине "с отставанием";
- вывод LAS-файлов.
Табличные формы данных создаются для режима "Наблюдение" и могут содержать любую регистрируемую информацию в цифровом виде.
Программа печати регистрируемой информации GeoSketch является составной частью системы автоматизации сбора и обработки геолого-технологической информации (GeoScape) и осуществляет:
- печать любого вида диаграмм в функции времени, глубины и глубины "с отставанием";
- печать литологической информации;
- печать LAS-файлов.
